二氧化碳擠塑板和普通擠塑板的區(qū)別
何為二氧化碳擠塑板？
就像蒸饅頭需要酵母發(fā)酵一樣，擠塑板生產(chǎn)也需要發(fā)泡劑來發(fā)泡。傳統(tǒng)的擠塑板發(fā)泡劑有很多種，如HCFCs（氟利昂）、丁烷、乙醇、二甲醚、液化石油氣等。
二氧化碳擠塑板是指用二氧化碳（CO?）作為主發(fā)泡劑生產(chǎn)出來的擠塑板。
發(fā)泡對生產(chǎn)線和生產(chǎn)技術(shù)要求高，傳統(tǒng)擠塑板基本以氟利昂作主發(fā)泡劑。也有用液化石油氣的，因為價格便宜。
BUT，氟利昂不環(huán)保，液化石油氣又太危險。
自《蒙特利爾議定書》發(fā)布后，中國擠塑行業(yè)一直在積極探索，用更環(huán)保的二氧化碳代替氟利昂作發(fā)泡劑。
二氧化碳擠塑板在市場上算是香餑餑了。
那二氧化碳擠塑板和普通擠塑板的區(qū)別有哪些呢？
我們找了幾種密度在33-35Kg/m3擠塑板來做對比，從肉眼我們看可以發(fā)現(xiàn)幾點不同。
第一、斷面水晶反光更少
圖2▲切開斷面比較
從上圖可以看到，普通擠塑板的水晶反光更多。

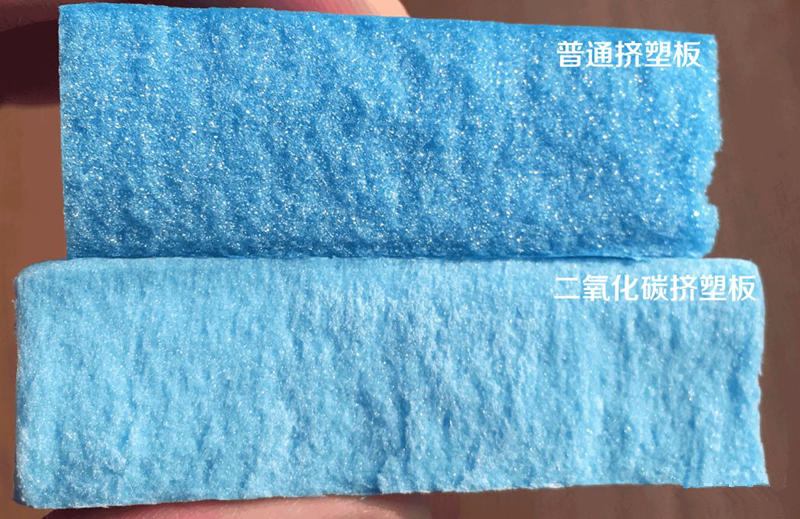

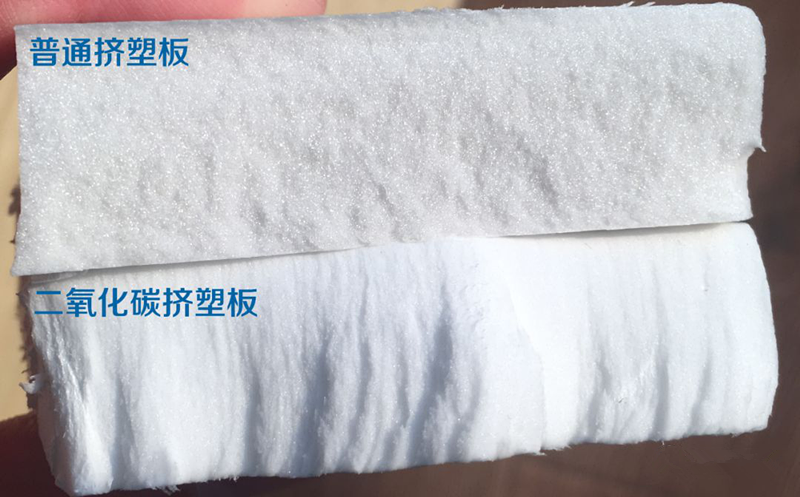

圖3▲板掰斷斷面比較
從上圖可以看到，普通擠塑板的水晶反光更多，且掰斷斷面很平整，二氧化碳擠塑板的斷面高低不平，且呈條紋狀。
細看可以發(fā)現(xiàn)，反光的是擠塑板泡孔壁。因為泡孔粗大，所以泡孔壁的反光明顯，肉眼可見。
無水晶反光，說明二氧化碳擠塑板的泡孔更細膩。
手感硬度低

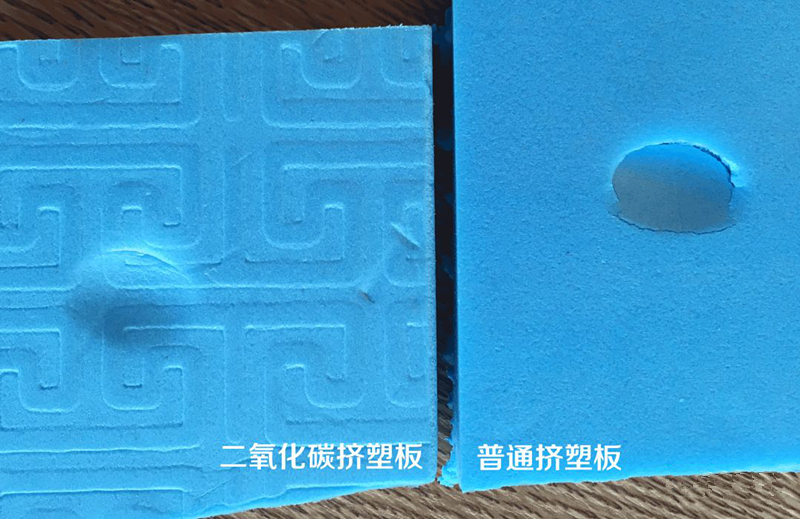

圖4▲表皮厚度比較
從上圖可以看到，在用力按壓后，兩種擠塑板都會下凹，普通擠塑板表面還會斷裂。
注意：手感硬度不代表抗壓性能，手感受到的只是表皮的硬度。
這說明普通擠塑板表皮較厚，且脆性大。擠塑板表皮基本沒有泡孔，所以是沒有保溫效果的，一旦破裂就容易下陷。
二氧化碳擠塑板手感硬度低，說明表皮更薄，保溫性更好；按壓后不會下陷，說明泡孔結(jié)構(gòu)更穩(wěn)定。
第三、不容易掰斷
二氧化碳擠塑板柔韌性更好，不容易被掰斷，且斷面不平整。
從生產(chǎn)工藝分析：
二氧化碳發(fā)泡過程中壓強更大，所以在擠出釋放壓力時壓差也會更大。這就需要聚苯乙烯原料更好，分子鏈更完整。不然會出現(xiàn)泡孔壁被撐破，然后板面塌陷的情況。

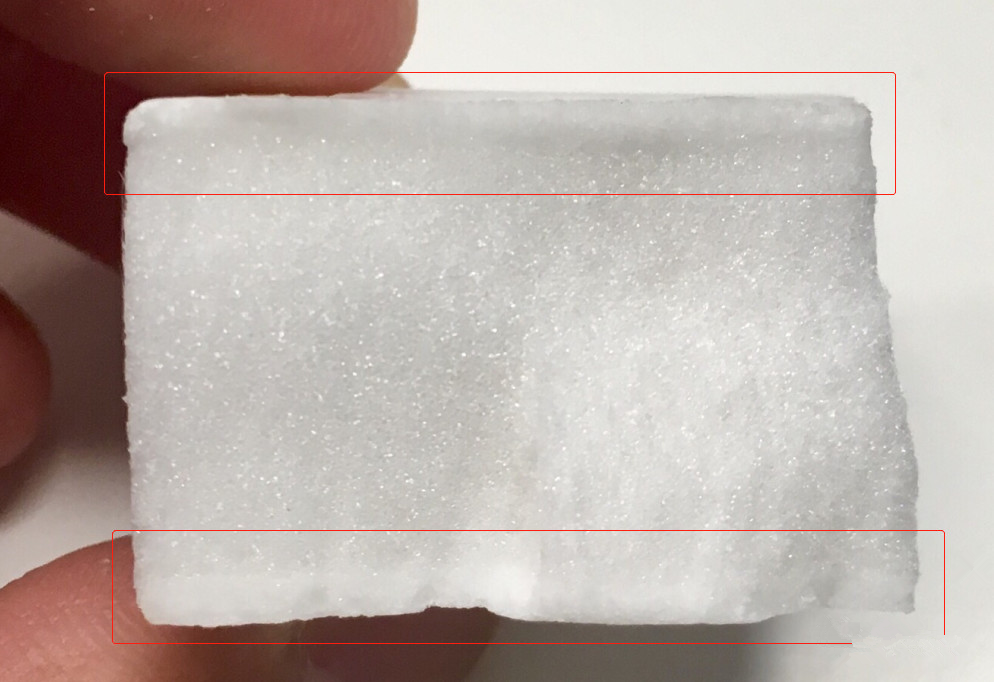

圖5▲擠塑板表皮
從擠塑板結(jié)構(gòu)分析：
普通擠塑板表皮厚，板材的硬度和韌性全靠表皮，施工時只要劃破表皮，輕輕一掰就斷。
二氧化碳擠塑板表皮薄，抗壓韌性是靠全部泡孔的穩(wěn)定性，所以施工時需要刀片透切，才好掰斷。
不易掰斷且斷面呈條紋狀，說明二氧化碳擠塑板原料更好，分子鏈完整。
第四、顏色相對較淡

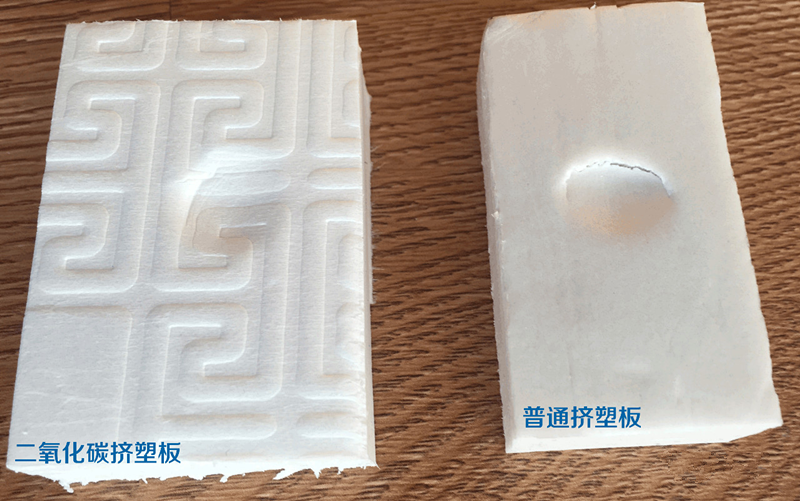

圖6▲表面顏色對比

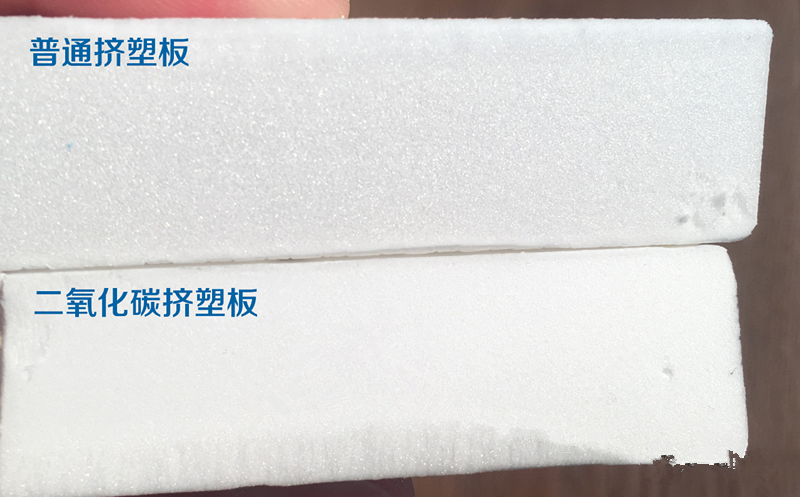

圖7▲斷面顏色對比
注意：色母比例相同情況下，二氧化碳擠塑板顏色更淡。并不是說，顏色淡的就是二氧化碳擠塑板。
第五、導(dǎo)熱系數(shù)分析
擠塑板是一種建筑常用的有機類保溫材料。作為建筑保溫材料需要滿足幾個條件。
首先保溫性能好（導(dǎo)熱系數(shù)低、泡孔細膩），長期保溫性能也要好（吸水率低、耐候性好、壽命長）。其次因使用范圍不同對抗壓性能（密度大、泡孔密、孔壁厚）有不同的要求。

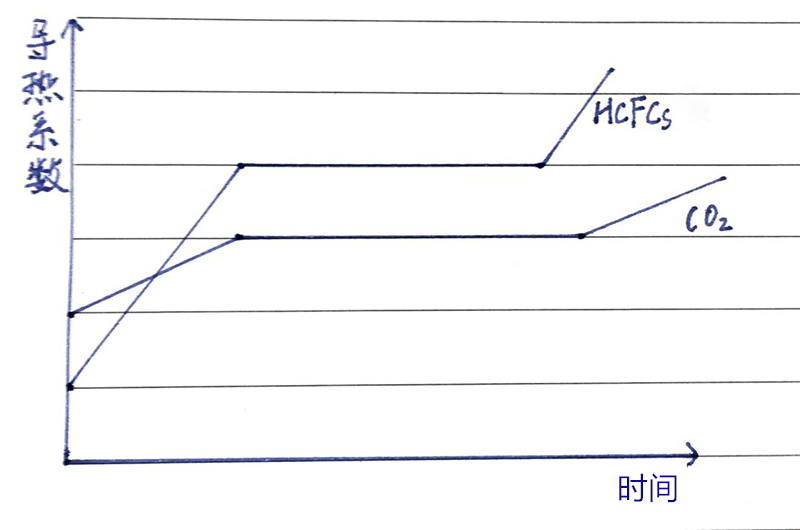

圖8▲導(dǎo)熱系數(shù)對比
如上圖：
第一階段：因為HCFCs導(dǎo)熱系數(shù)比二氧化碳更低，所以剛生產(chǎn)出來的板材，二氧化碳擠塑板導(dǎo)熱系數(shù)更高。
0℃時，HCFCs導(dǎo)熱系數(shù)0.011W/(m·K)，二氧化碳導(dǎo)熱系數(shù)0.015W/(m·K)，空氣導(dǎo)熱系數(shù)0.024W/(m·K)。
第二階段：擠塑板在“熟化”過程中，發(fā)泡劑會和空氣置換。最后擠塑板泡孔中都只有空氣。在下線后的3個月，置換強烈。所以擠塑板下線后，導(dǎo)熱系數(shù)慢慢升高。
第三階段：待“熟化”基本完成，從使用到40~50年后，擠塑板的導(dǎo)熱系數(shù)會總體穩(wěn)定。該階段因二氧化碳擠塑板的泡孔更細膩，分子鏈完整。所以，長期保溫性能更好，壽命更長。
第四階段：最后，壽命到了，泡孔慢慢被破壞，導(dǎo)熱系數(shù)會不斷升高。
擠塑板抗壓強度曲線也類似，只不過第一、二階段在2周左右，第四階段是抗壓不斷下降。
小結(jié)：
二氧化碳擠塑板沒有水晶反光，不容易掰斷，斷面不平整，表皮更薄，顏色更淡。
二氧化碳擠塑板性能分析如下：
1、二氧化碳環(huán)保性更好；
2、表皮薄，保溫性能更突出；
3、全新料制造，韌性好，壽命長；
4、按壓不下陷，泡孔結(jié)構(gòu)更穩(wěn)定；
4、泡孔更細膩，長期保溫性能更好；
5、孔壁承壓高，可做特種超高抗壓擠塑板。
版權(quán)所有 (?) 2020 鹽城市創(chuàng)佳節(jié)能建材有限公司. ICP備案：蘇ICP備18013640號-2
掃描二維碼分享到微信
